Informationen zum SYSJOINT SV4401A finden man beim Hersteller unter folgendem Link. Stand 27.05.2026 hat die aktuelle Firmware die Version 0.7.3.
Eckdaten SV4401A
- Frequenzbereich：50k~4.4GHz
- S11 Dynamik-Bereich：50dB
- S21 Dynamik-Bereich：75dB
- Bildschirm：7-inch IPS 1024*600
- Batteriebetrieb：4 Stunden
Lieferumfang
- SV4401A
- N Male auf SMA Female Adapter
- Kalibrationskit bestehend auf LOAD/OPEN/SHORT SMA-Aufsätze
- SMA Female auf SMA Female Adapter
- SMA Male auf SMA Male Adapter
- 50cm RG316 Cable
- USB-Type-C Kabel
- Transporttasche

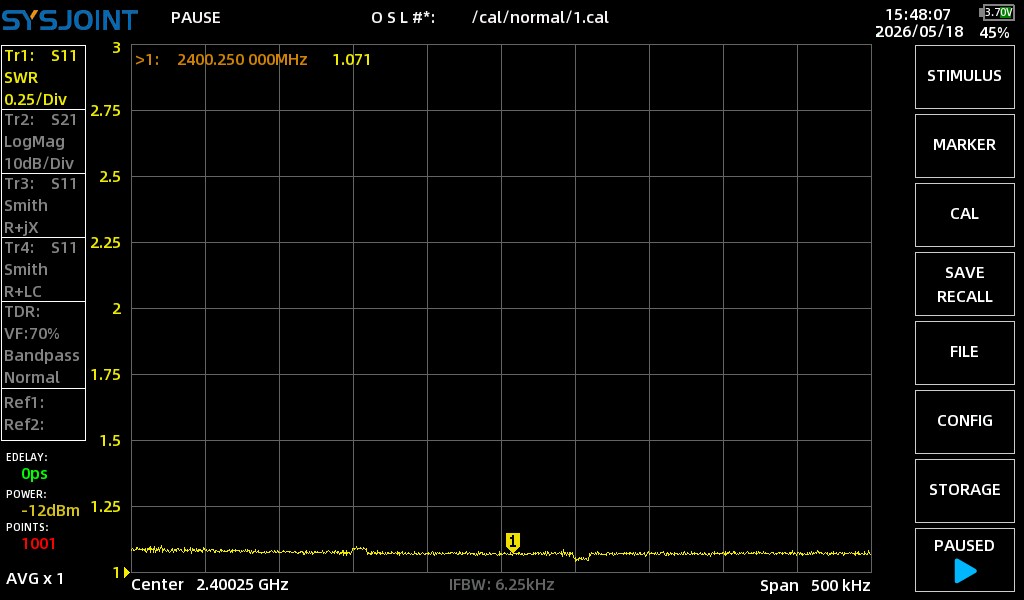

Nachfolgend einige Beispiele der Messergebnisse, die mit dem SV4401A gemacht wurden und direkt auf dem SV4401A als .BMP Datei gespeichert wurden. Im Nachgang wurden die Bilder per USB-Verbindung auf den Rechner übertragen.
Tipp: Wichtig bei allen Messungen ist, dass für den eingestellten Frequenzbereich der SV4401A kalibirert wurde und zuvor die alte Kalibrierung per RESET zurückgesetzt wurde.

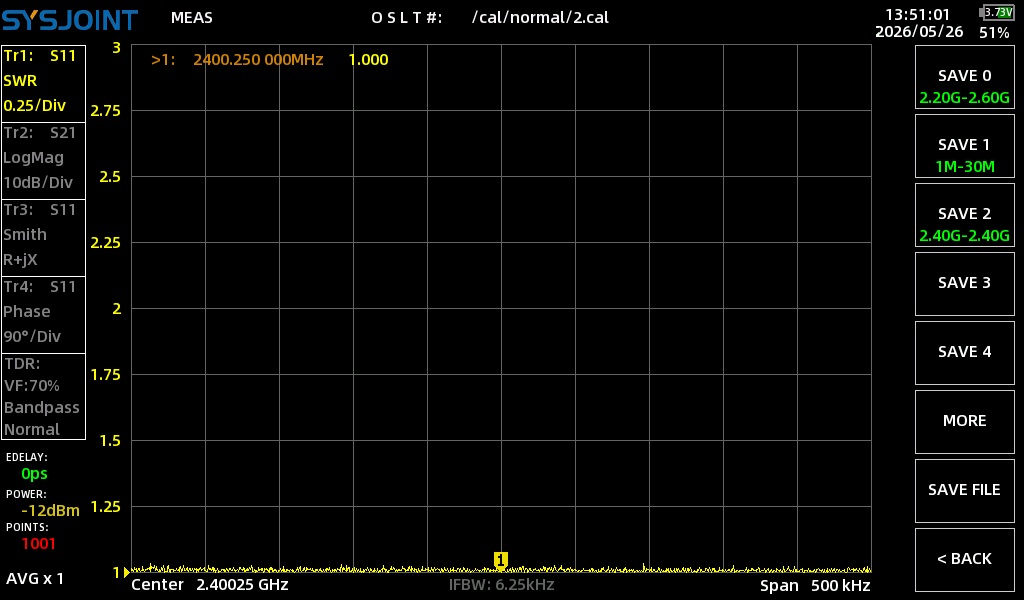

Messwiderstand nachdem der SV4401A für den Frequenzbereich 2400 bis 2400.5 MHz kalibriert wurde.
Beispiel einer Bullseye Helix Feed 2.2 Rev. C Antenne die mit dem SV4401A kalibriert wurde:
