Die Originalausführung der TechniSat Satman 65 ist für eine direkte Montage des IceConeFeed nach DC8PAT, YATT-Helix nach DL6YCL oder auch meine Variante nicht geeignet. Der Abstand der original LNB-Halterung ist nicht groß genug. Die Helix-Varianten stoßen an den Auslegearm und lassen sich so nicht montieren.
Meine Lösung sieht nun so aus, dass sowohl der Parabol-Reflektor als auch der LNB-Halter vertikal um 20 mm nach oben versetzt werden, um genügend Abstand für die Helix-Varianten zum Auslegearm zu schaffen.

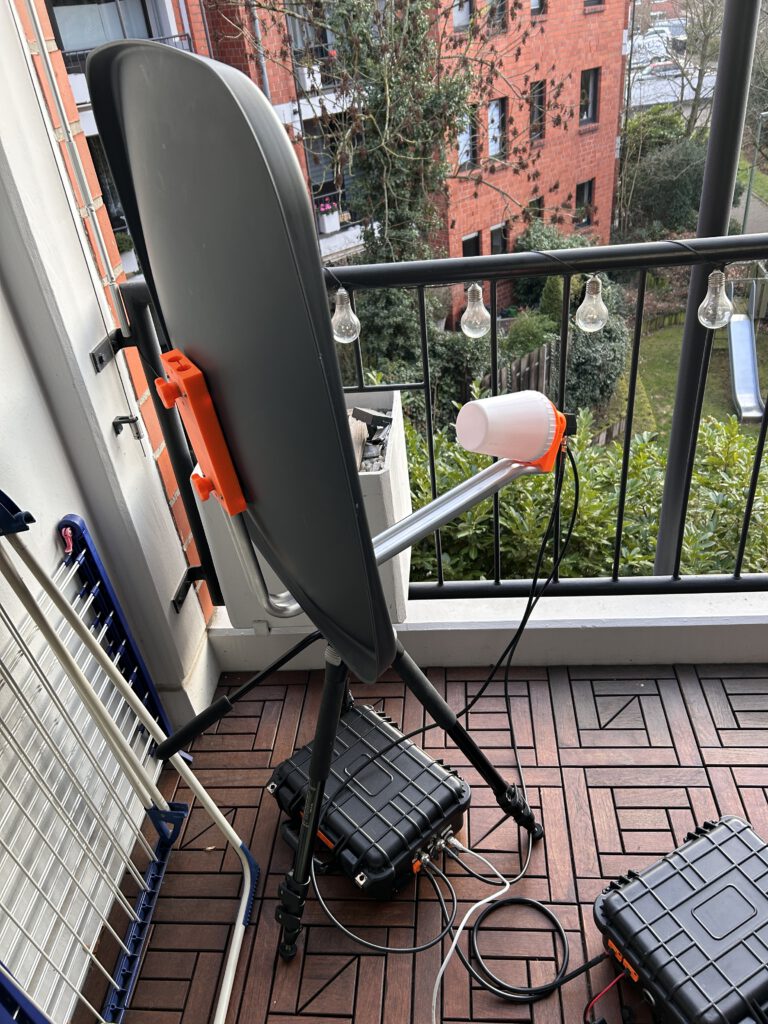

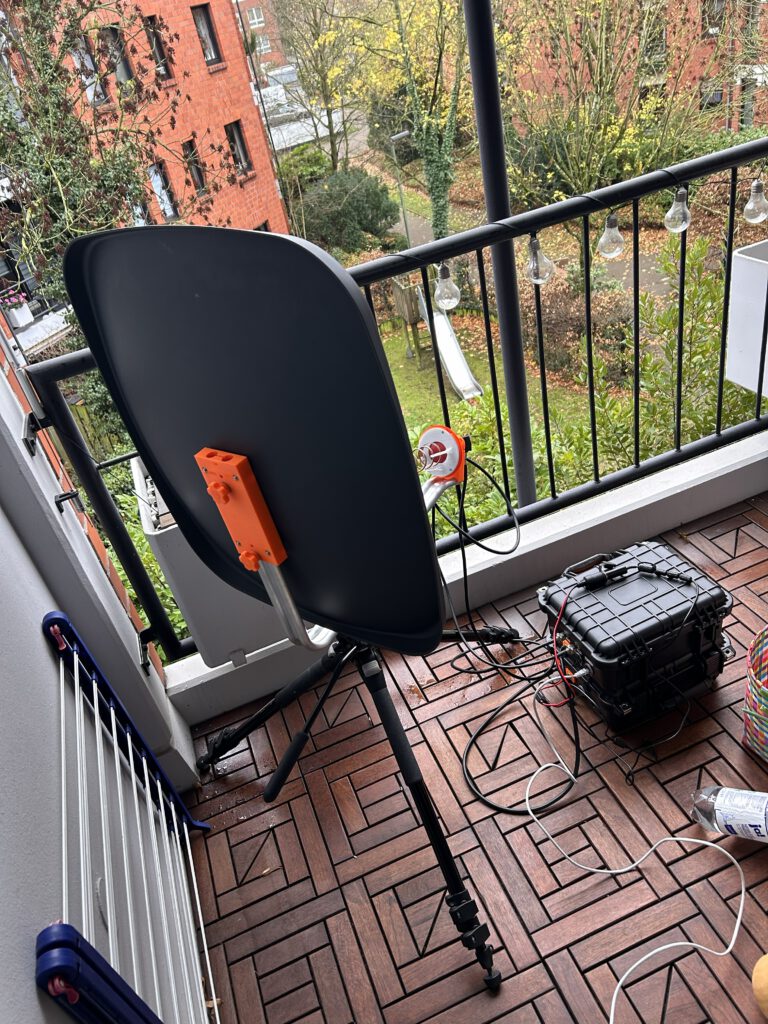

Da ich die Anlage nur portabel verwende, wurde die Vorrichtung für die Befestigung des Parabol-Reflektors so ausgeführt, dass dieser mit zwei Rändelschrauben vom Auslegearm getrennt werden kann. Damit passt die Anlage in meinen Kofferraum.

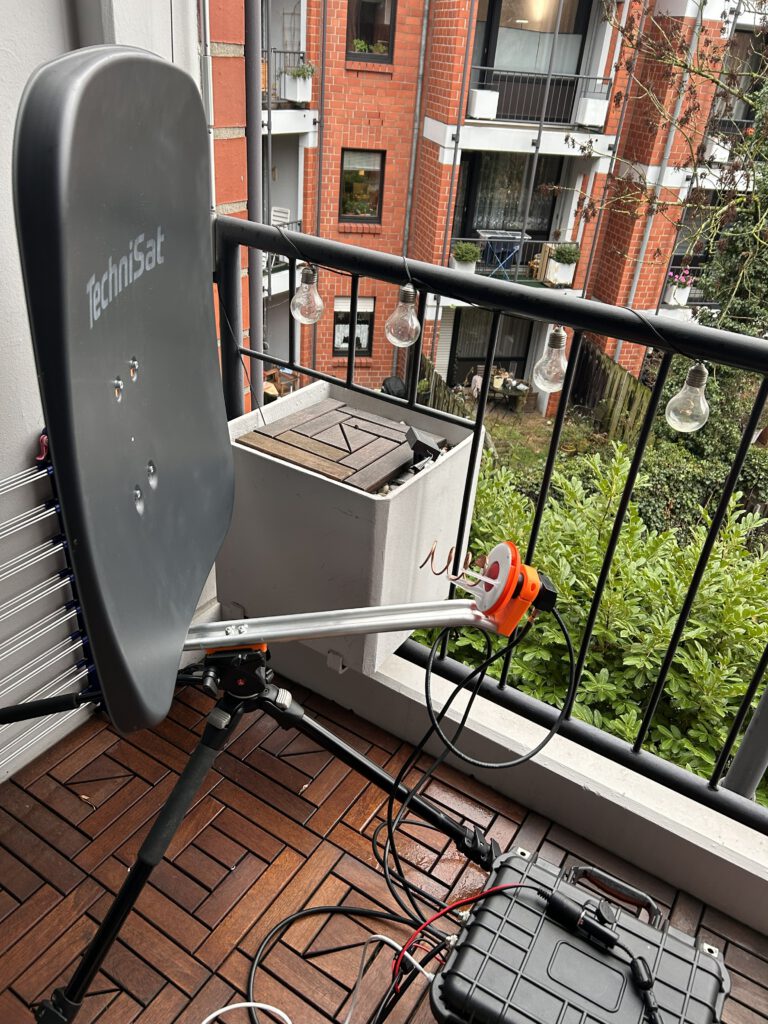

Als Ergänzung für den portablen Einsatz wurde noch ein Adapter entwickelt, mit dem die Satman 65 problemlos an einen Videoneigekopf von Manfrotto montiert werden kann. Die Ausrichtung auf QO-100 ist damit recht komfortabel möglich.
Im einzelnen setzt sich die Lösung aus folgenden 3D-Druck Elementen zusammen:
- Montageadapter Satman 65 Parabol-Reflektor and Satman 65 Auslegearm mit zwei M6-Rändelschrauben
- Montageadapter Helix-Antenne am Auslegearm (Version mit 40 mm Aufnahme für BullsEye-LNB)
- Montageadapter Satman 65 Auslegearm an Manfrotto Adapterplatte
- M6-Schrauben und Muttern
