Kompakter 9:1 Unun für den Portabelbetrieb

Für meine Portabel-Aktivitäten nutze ich unter anderem eine Random-Wire Antenne für den Kurzwellenbetrieb. Das Herzstück der Antenne – der 9:1 Unun – ist komplett selbstgebaut.

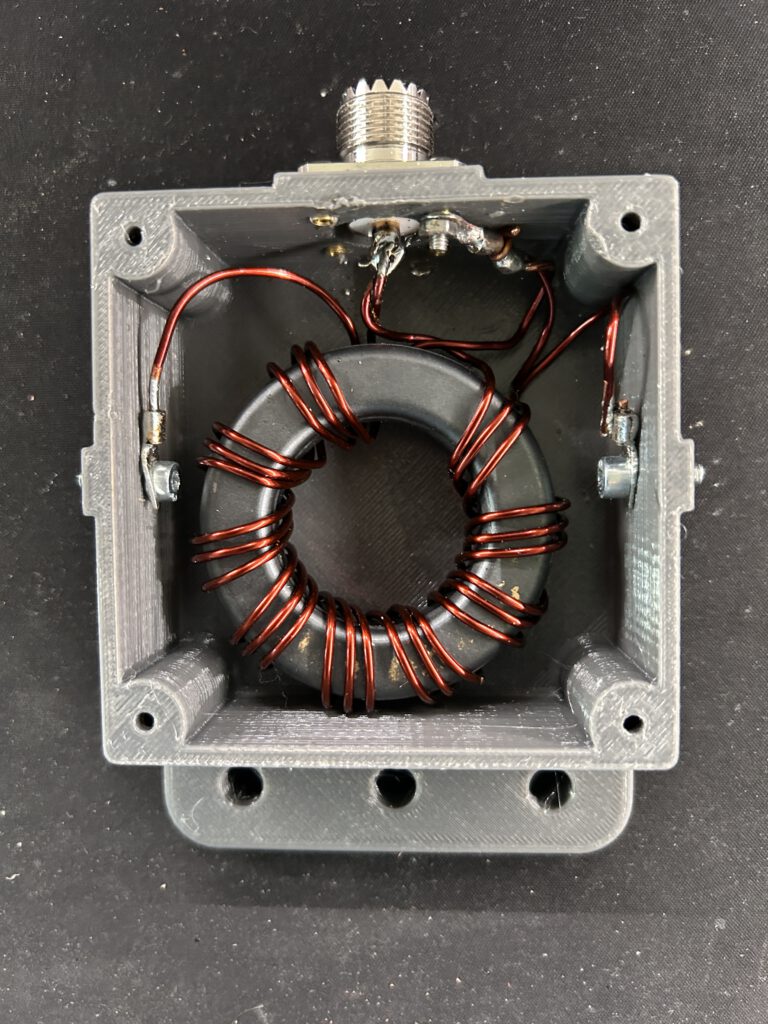

Das Gehäuse habe ich selbst entworfen. Von den Abmessungen (BxHxT: 85 x 85 x 40 mm) her ist es perfekt für einen FT240-43 Ringkern dimensioniert. Im SSB-Betrieb hält die Konstruktion problemlos bis zu 100 Watt HF-Leistung stand.

Zugentlastung für die Antennendrähte

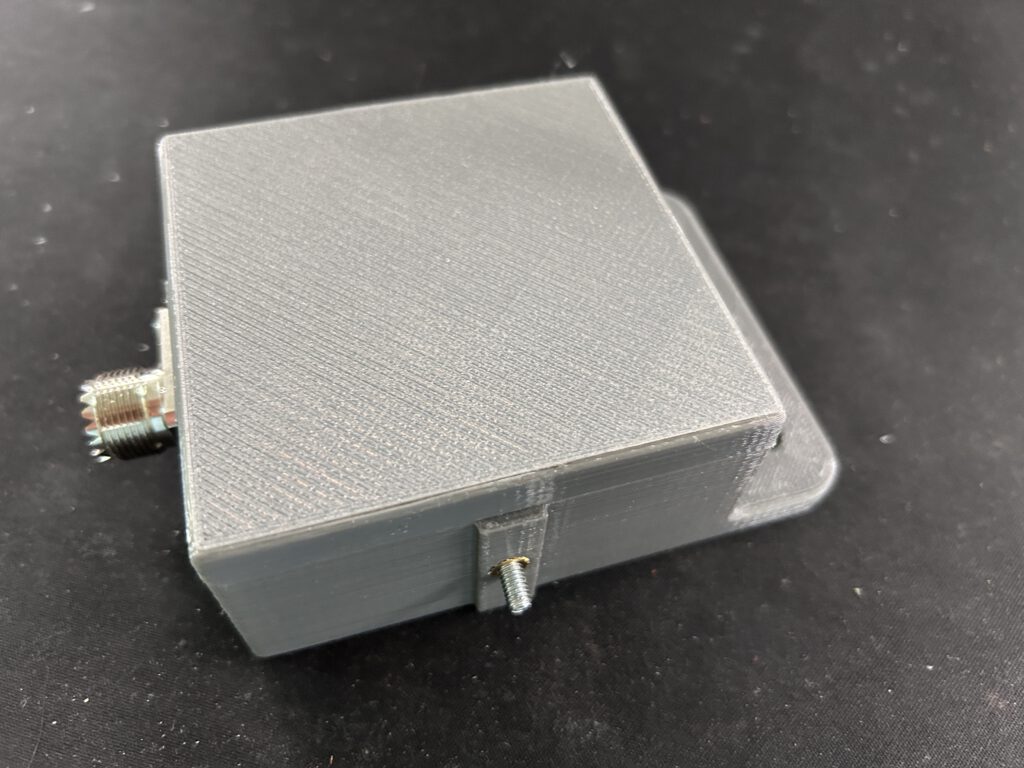

Um die Gewindeanschlüsse des Antennendrahts zu entlasten, bietet das Gehäuse entsprechende Bohrungen. Durch diese wird der Draht einfach zu einer Schlaufe geformt (als Zugentlastung) und erst danach mit dem Balun verbunden. Genauso verfahrt ihr auch mit dem Draht für das Gegengewicht.

Flexibler Einsatz: Mit entsprechenden anderen Drahtlängen lässt sich der Balun natürlich auch für alle anderen Amateurfunkbänder im Frequenzbereich bis 30 MHz nutzen.

Drahtlängen

Meter: 8,84 / 10,82 / 12,5 / 17,68 / 21,64 / 25,6 / 32,61 / 36,27 / 45,11 / 61,87 / 105,77 / 124,5 / 128,93

Die Drahtlängen sind so gewählt, dass sie auf keinem Kurzwellenamateurfunkband unterhalb von 30 MHz resonat sind.

Das Gehäuse: Robust und wetterfest

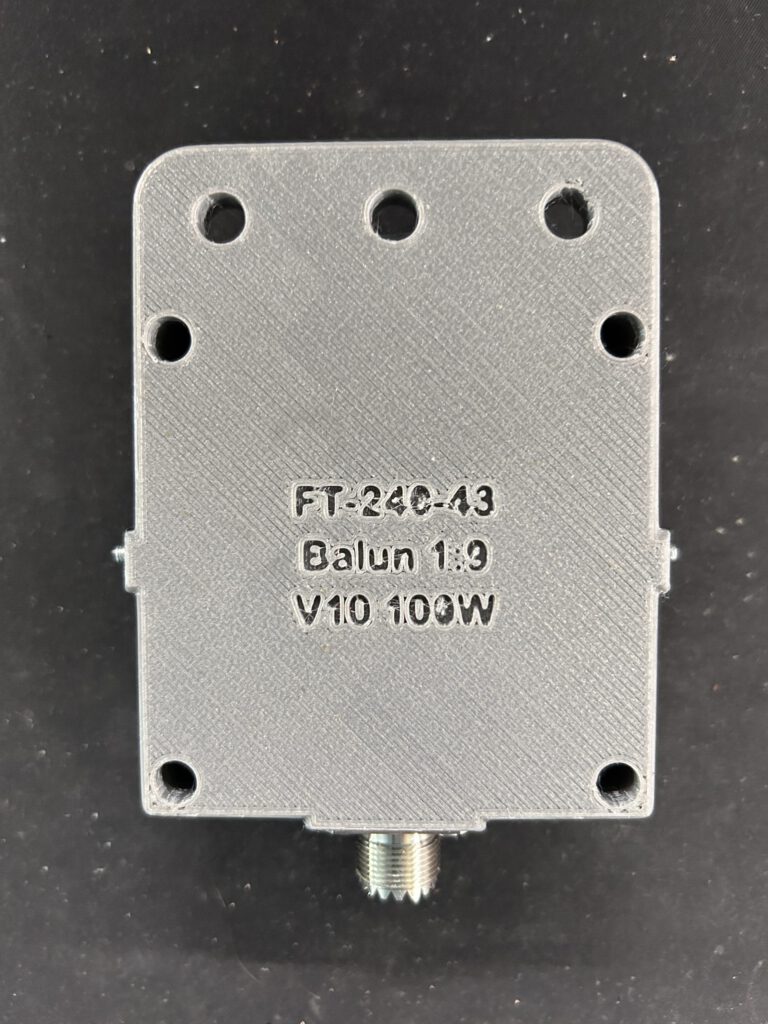

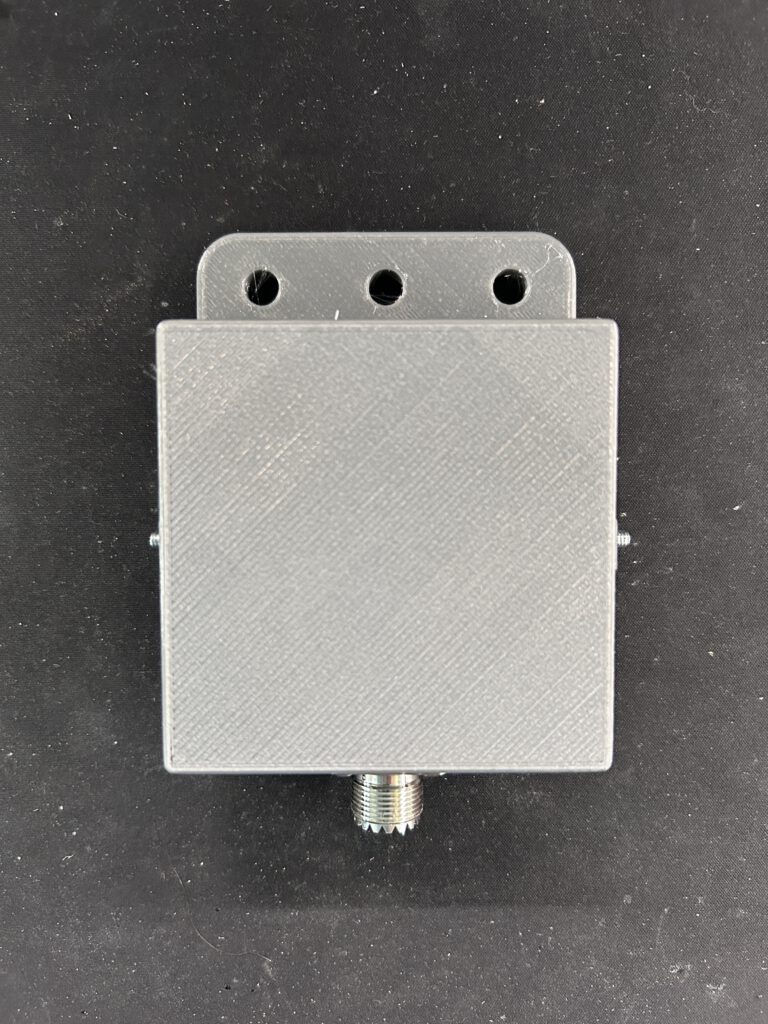

Das Gehäuse wird aus wetterfestem PETG-Filament im 3D-Drucker gefertigt und besteht aus zwei Teilen. Für eine stabile und langlebige Verbindung aller Komponenten kommen Ruthex-Einschmelzmuttergewinde zum Einsatz.

Wichtiger Hinweis für den Dauereinsatz: Falls ihr den Unun dauerhaft im Außenbereich (z. B. als Stationsantenne) montieren möchtet, sollte der Deckel zusätzlich mit einer Dichtmasse eingesetzt und verschraubt werden. Ansonsten besteht die Gefahr, dass Regenwasser eindringt.

Druckdateien (STL) auf Anfrage

Habt ihr Interesse, das Gehäuse nachzubauen? Die Druckdateien stelle ich euch gerne kostenlos zur Verfügung. Schreibt mir dazu einfach eine kurze Nachricht!

VNA-Analyse am 470 Ohm Widerstand

Der fertig zusammengebaute 9:1 UNUN wurde an einem 470 Ohm Widerstand mit einem NanoVNA vermessen. Wichtig dabei ist, den Messwiderstand direkt an die Anschlüsse mit möglichst kurzen Anschlusskabeln anzuschließen, um das Messergebnis nicht zu verfälschen. Krokodilklemmen oder ähnliches verfälschen das Messergebnis deutlich.

Hinweis: Genaugenommen gibt die Fachliteratur einen 450 Ohm Widerstand an, dieser war aber in meiner Bastelkiste gerade nicht vorhanden.

Die nachfolgende Grafik zeigt das Messergebnis:

Bauteile

  • 1x 3D-Druck Gehäuse aus PETG-Filament
  • 8x Ruthex M3 Einschmelzgewinde
  • 2x Ruthex M4 Einschmelzgewinde
  • 1x SO-329 Buchse mit Flansch
  • 4x M3x?? Zylinderkopfschrauben
  • 4x M3x?? Schrauben
  • 2x Kabelterminal (?)
  • 1x FT240-43 Ferrit-Ring
  • 3x 1,5 mm Kupferlackdraht
