Bodenschleife
4×4,6 m im Quadrat = 18,4 m Gesamtlänge. Die vier Ecken mit Schumpfschlauch markieren, damit das verlegen vereinfacht wird. Die Anschlüsse am 2 zu 6 Transformator als Ringterminals ausführen und mit Schlumpfschlauch versiegen. Der Schrumpfschlauch sollte mit Kleber im inneren versehen sein.
Materialliste
- 18,4 m Spiderbeam Solarflex-X, 1x 0,75 mm / 709609
- 2x Ring-Kabelschuh M5
- 4x Erdanker z.B. amazon.de/dp/B08HQYV1M4?ref=ppx_yo2ov_dt_b_fed_asin_title
- 4x 4cm Schrumpfschlauch 6 mm mit Kleber, rot, Schrumpfverhältnis 4:1 z.B. https://www.amazon.de/dp/B0FLXM3GL5?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1
2 zu 6 Transformator
Der Trenntransformator für die Loop on the Ground Antenne wird auf einem Binokularkern gewickelt. KK5JY gibt hier für den Frequenzbereich 160 m Band bis 30 m Band die Empfehlung den Typ Fair-Rite 2873000202 Mix 73 zu verwenden. Der Trenntransformator wird für eine 50 Ohm Speiseleitung aus 2 Windungen auf der Empfängerseite und 6 Windungen auf der Antennenseite aus 28 AWG Kupferlackdraht gewickelt. Um später nicht den Überblick zu verlieren, sollte die Empfängerseite des Ferritkerns mit einem farbigen Edding mit einem Punkt markiert werden.

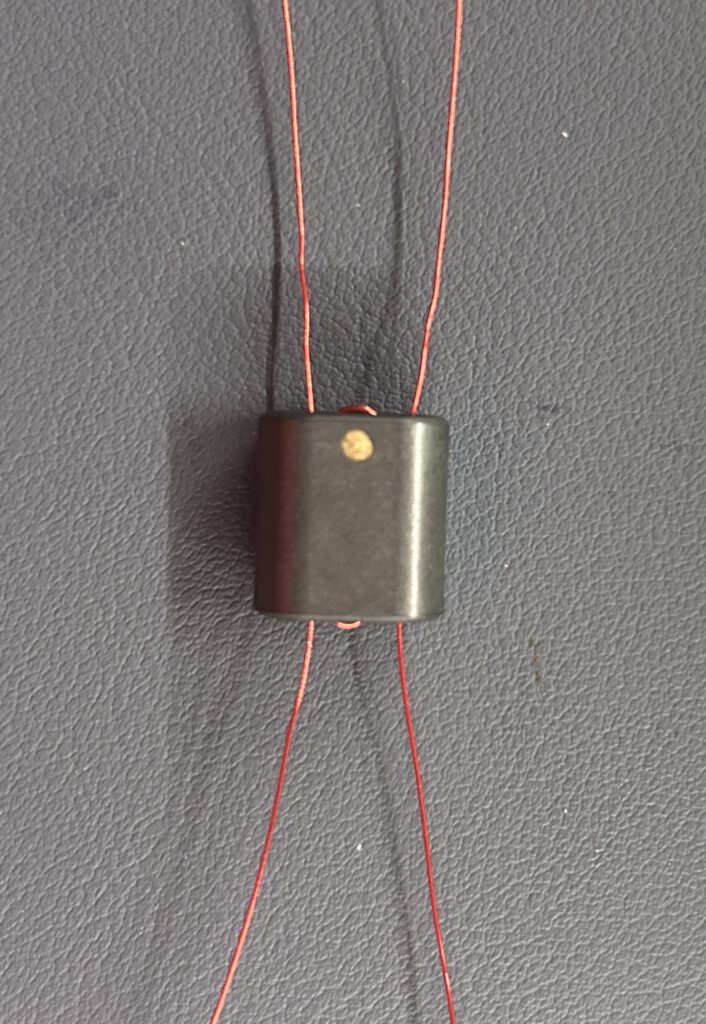

Der fertig gewickelte Trenntransformator sieht dann wie folgt aus:
3D-Druck Gehäuse

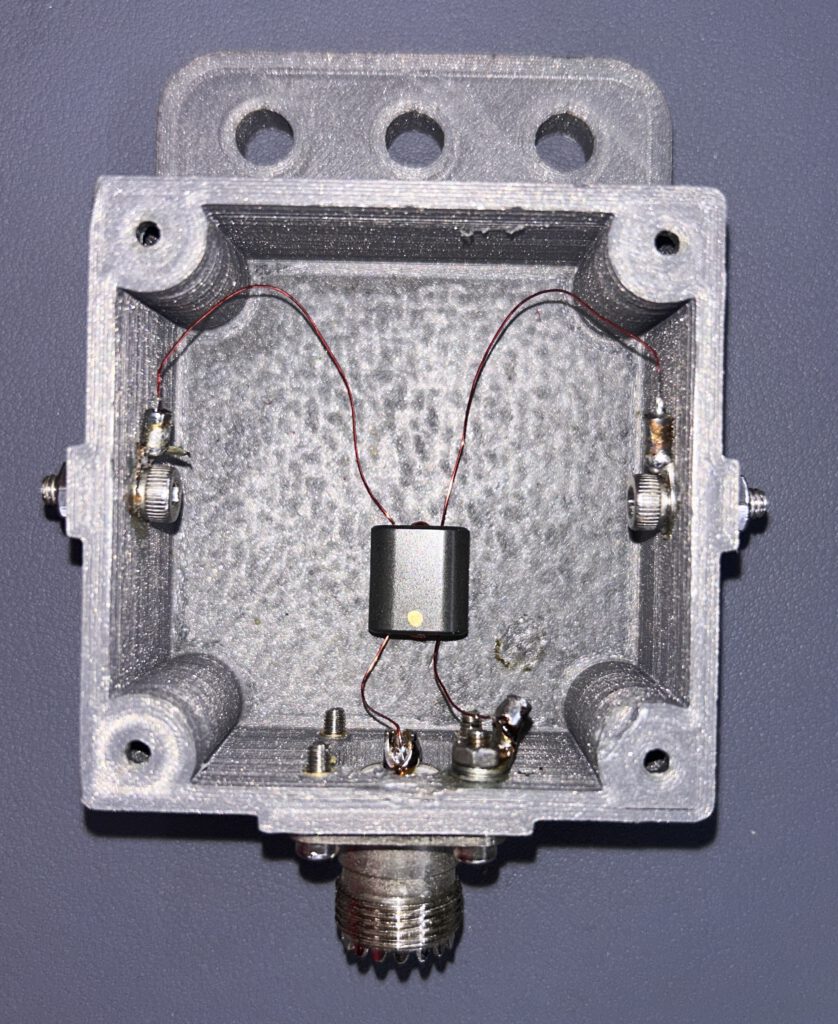

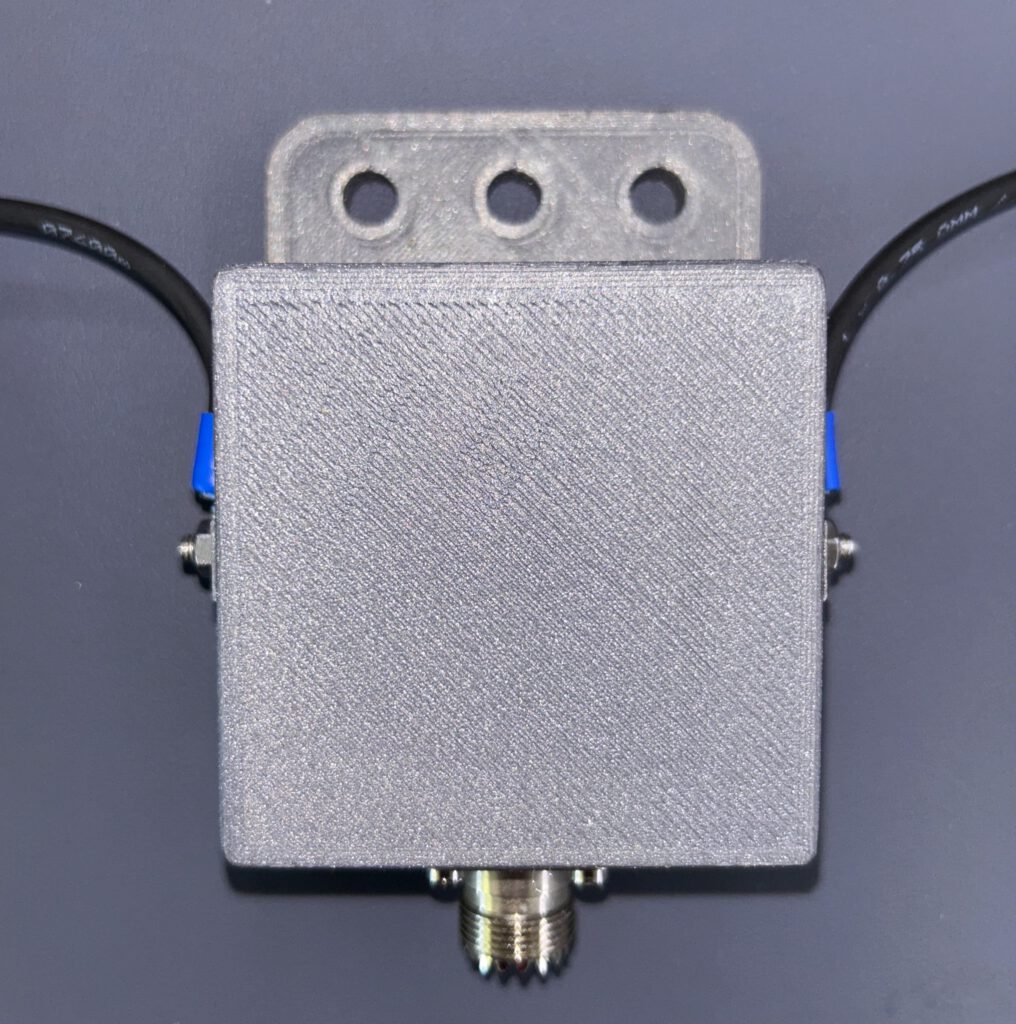

Das Gehäuse für den Loop on the Ground Trenntransformator wurde mit PETG Filament gedruckt. Die beiden Enden der Loop werden über M5 Schrauben mit dem Trenntransformator verbunden. Der Empfänger wird über eine SO-239 angeschlossen. Der Trenntransformator selbst ist mit Heißkleber am Gehäuse befestigt.
Falls der permanente Außeneinsatz geplant ist, sollte das innere des Gehäuse evtl. noch komplett ausgegossen werden.
Materialliste
1x Gehäuse (in meinem Fall 3D-Druck aus PETG oder PCTG)
1x SO-239 Buchse
4x M3 Schrauben mit Scheiben und Muttern
2x M5 Schrauben mit Scheiben und Muttern
1m 28AWG Kupferlackdraht
